Quy trình sản xuất bê tông nhựa nóng tại SIC
1. Nguyên tắc chung
– Cốt liệu được nung sấy (rang nóng), cân đong đưa vào thùng trộn;
– Nhựa đường được đun nóng trước khi đưa vào thùng trộn;
– Bột khoáng ở dạng nguội sau khi cân đong đưa trực tiếp vào thùng trộn;
– Phụ gia (nếu có): tùy theo từng loại mà có thể được trộn theo một trong hai phương pháp:
+ Phương pháp trộn ướt (Wet Process): phụ gia được định lượng sau đó trộn với nhựa đường ngay ở trạm trộn BTNC với nhiệt độ và tốc độ khuấy trộn nhất định. Sau đó nhựa đường đã trộn phụ gia được bơm lên thùng trộn, trộn với hỗn hợp cốt liệu;
+ Phương pháp trộn khô (Dry Process): phụ gia được định lượng sau đó được đưa lên thùng trộn, trộn với hỗn hợp cốt liệu đã được sấy nóng, sau đó hỗn hợp cốt liệu đã trộn phụ gia tiếp tục được trộn với nhựa đường để tạo thành hỗn hợp BTNC.
– Trộn hỗn hợp;
– Xả hỗn hợp BTNC sau khi trộn lên xe vận chuyển.
2. Sơ đồ quy trình công nghệ

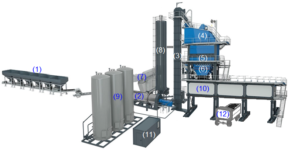

Hình 1.1 Mô hình nhà máy sản xuất bê tông nhựa nóng
Chú thích:
| (1) Phễu chứa cốt liệu nguội (2) Tang sấy (rang nóng cốt liệu) (3) Băng gầu nóng (đứng) (4) Hệ thống sàng (5) Hệ thống phễu cân (6) Buồng trộn |
(7) Hệ thống lọc bụi (8) Hệ thống cấp bột khoáng, phụ gia (nếu có) (9) Bồn chứa và nấu nhựa (10) Thùng bảo quản thành phẩm BTNC (11) Buồng điều khiển (12) Xe vận chuyển BTNC |
Hình 1.2 Nhà máy bê tông nhựa nóng 280 tấn/giờ của SIC
3. Công tác thí nghiệm kiểm tra chất lượng hỗn hợp BTNC ở trạm trộn
– Trạm trộn sản xuất BTNC có đầy đủ các thiết bị thí nghiệm cần thiết [3]
– Kiểm tra thành phần cốt liệu và hàm lượng nhựa [1], kịp thời xử lý nếu có biến động sau mỗi mẻ trộn để đảm bảo chất lượng hỗn hợp luôn đồng nhất.
– Kiểm tra nhiệt độ các công đoạn thực hiện [1].
4. An toàn lao động và bảo vệ môi trường
– Tại trạm trộn hỗn hợp BTNC: triệt để tuân theo các quy định về phòng cháy, chống sét, bảo vệ môi trường, an toàn lao động hiện hành.
Tài liệu tham khảo:
SIC được cấp phép sử dụng tiêu chuẩn có bản quyền © VSQI (2023)
[1]. TCVN 13567-1 : 2022, Lớp mặt đường bằng hỗn hợp nhựa nóng – Thi công và Nghiệm thu – Phần 1: Bê tông nhựa chặt sử dụng nhựa đường thông thường;
[2]. TCVN 13567-2 : 2022, Lớp mặt đường bằng hỗn hợp nhựa nóng – Thi công và Nghiệm thu – Phần 2: Bê tông nhựa chặt sử dụng nhựa đường polyme;
[3]. TCVN 13567-3 : 2022, Lớp mặt đường bằng hỗn hợp nhựa nóng – Thi công và Nghiệm thu – Phần 3: Hỗn hợp nhựa bán rỗng;
